A P. 5334. feladat (2021. május)

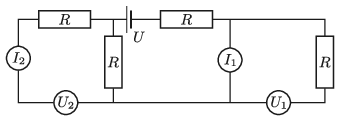

P. 5334. A fizikai kísérletezést kedvelő Rudi születésnapjára elektronikai készletet kapott. Tüstént össze is állította az ábra szerinti kapcsolást, melyben az \(\displaystyle U = 30\) V feszültségű áramforrás belső ellenállása elhanyagolható, a teljesen egyforma feszültségmérők és a teljesen egyforma árammérők pedig ideálisnak tekinthetők. Az ellenállások nagysága \(\displaystyle R = 50~\Omega\).

\(\displaystyle a)\) Mennyit mutattak a műszerek?

\(\displaystyle b)\) Majd megcserélte az 1-es árammérőt az 1-es feszültségmérővel, a 2-es árammérőt a 2-es feszültségmérővel. Mennyit mutattak így a műszerek?

\(\displaystyle c)\) Ezt követően visszarendezte a mérőműszereket az eredeti helyükre, majd az 1-es árammérőt és a 2-es feszültségmérőt felcserélte egymással. Mennyit mutattak így a műszerek?

Közli: Zsigri Ferenc, Budapest

(5 pont)

A beküldési határidő 2021. június 15-én LEJÁRT.


Megoldás. \(\displaystyle a)\) Az ideális árammérő rövidzárnak, az ideális feszültségmérő pedig szakadásnak felel meg, tehát a kapcsolás az eredeti elrendezésben az 1. ábrán láthatónak felel meg.

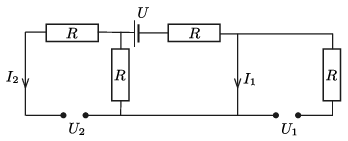

1. ábra

Az ábráról leolvashatjuk, hogy

\(\displaystyle I_1=\frac{U}{2R}=0{,}3~{\rm A}\qquad \text{és}\qquad U_1=0,\qquad U_2=I_1R=\frac{U}{2}=15~{\rm V} ,\qquad I_2=0.\)

\(\displaystyle b)\) A műszerek felcserélése után kialakuló kapcsolás a (2. ábrán) látható.

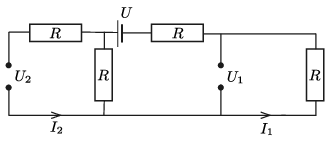

2. ábra

Látjuk, hogy

\(\displaystyle I_2=0,\qquad I_1=\frac{U}{3R}=0{,}2~{\rm A},\qquad U_1=U_2=I_1R=\frac{U}{3}=10~{\rm V}.\)

\(\displaystyle c)\) A kapcsolás ekkor a 3. ábrának megfelelő:

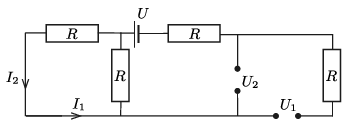

3. ábra

Ennek megfelelően

\(\displaystyle I_1=I_2=0, \qquad U_1=U_2=U=30~{\rm V}. \qquad \)
